DANFOSS MBS 1700/1750 คือเพรสเชอร์ทรานสมิตเตอร์ (Pressure Transmitters) สำหรับงานไฮดรอลิกและงานอุตสาหกรรมทั่วไป เน้นการวัดแรงดันที่แม่นยำและเสถียร พร้อมโครงสร้างแข็งแรง เหมาะกับงาน OEM และสภาพแวดล้อมที่มีแรงสั่นสะเทือนหรือมีสัญญาณรบกวนทางไฟฟ้า
รองรับสัญญาณเอาต์พุต 4–20 mA โดยรุ่น MBS 1750 ออกแบบให้ทนต่อแรงกระแทกของของเหลว (liquid hammer) และการเกิดโพรงอากาศ (cavitation) ได้ดียิ่งขึ้น เหมาะสำหรับระบบเครื่องจักรไฮดรอลิก งานโรงงาน และงานระบบที่ต้องการความเชื่อถือได้สูง
DANFOSS MBS 1700/1750 คือเพรสเชอร์ทรานสมิตเตอร์ (Pressure Transmitters) ที่ออกแบบมาเพื่อการใช้งานทั่วไปในระบบไฮดรอลิกและงานอุตสาหกรรม โดยเน้นการวัดแรงดันที่แม่นยำ เชื่อถือได้ และทำงานได้ดีแม้ในสภาพแวดล้อมที่ท้าทาย เช่น มีแรงสั่นสะเทือนสูง หรือมีสัญญาณรบกวนทางไฟฟ้า (EMC/EMI) ในหน้างานจริง
ซีรีส์นี้เหมาะสำหรับผู้ผลิตเครื่องจักร (OEM) และงานระบบที่ต้องการสัญญาณกระแสมาตรฐาน 4–20 mA เพื่อส่งค่าแรงดันเข้าระบบควบคุม เช่น PLC, Controller, Inverter หรือระบบมอนิเตอร์ต่าง ๆ โดยเลือกใช้งานได้ทั้งรุ่น MBS 1700 สำหรับช่วงแรงดันต่ำถึงปานกลาง และรุ่น MBS 1750 ที่เสริมความทนทานต่อเหตุการณ์แรงดันกระแทก/สภาวะรุนแรงในของไหลได้ดีกว่า
สำหรับการเลือกดูสินค้าในหมวดเดียวกัน สามารถเข้าชมได้ที่ Pressure Transmitter
Performance (EN 60770)
|
Features |
Description | |
| Accuracy (incl. non-linearity, hysteresis and repeatability) | ≤ ± 0.5% FS (typ.) | |
| ≤ ± 1.0% FS (max.) | ||
| Non-linearity BFSL (conformity) | ≤ ± 0.2% FS | |
| Hysteresis and repeatability | ≤ ± 0.1% FS | |
| Thermal zero point shift | ≤ ± 0.1% FS/10K (typ.) | |
| ≤ ± 0.2% FS/10K (max.) | ||
| Thermal sensitivity (span) shift | ≤ ± 0.1% FS/10K (typ.) | |
| ≤ ± 0.2% FS/10K (max.) | ||
| Response time | Air and gases (MBS 1700) | < 4 ms |
| Air and gases (MBS 1750) | < 35 ms | |
| Overload pressure (static) | 6 × FS (max. 1500 bar) | |
| Burst pressure | 6 × FS (max. 2000 bar) | |
| Power-up time | < 50 ms | |
| Durability, P: 10 – 90% FS | > 10 × 106 cycles | |
Electrical specifications
|
Features |
Description |
|
Nom. output signal (short-circuit protected) |
4 – 20 mA |
|
Supply voltage [UB], polarity protected |
9 – 32 V d.c. |
|
Supply – current consumption |
– |
|
Supply voltage dependency |
≤ ± 0.1% FS/10 V |
|
Current limitation |
22.4 mA (typ.) |
|
Output impedance |
– |
|
Load [RL] (load connected to 0 V) |
RL ≤ (UB – 9 V)/0.02 A [Ω] |

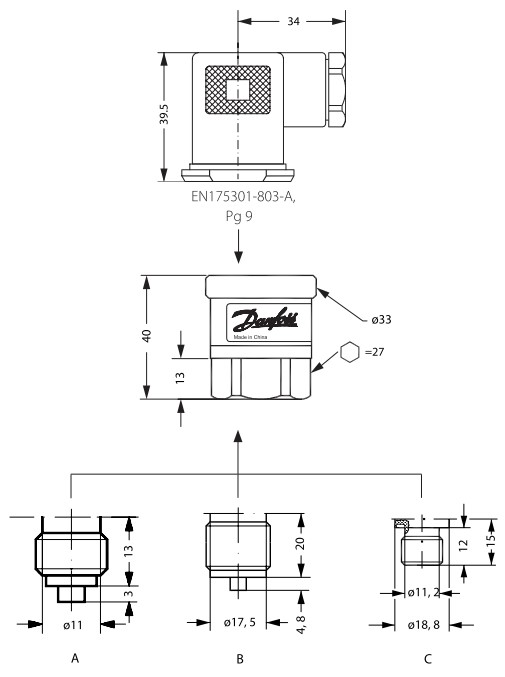

Dimension
A G 1⁄4 A (EN 837)(MBS 1700)
B G 1⁄2 A (EN 837)(MBS 1700)
C G 1⁄4 (DIN 3852-E) Gasket DIN 3869-14-NBR(MBS 1750)
Ordering (MBS 1700)
| Measuring range Pe(1) [bar] | Output signal | Pressure connection | Code No. |
| 0 – 6 | 4 – 20 mA | G ¼ A EN 837 | 060G6100 |
| 0 – 10 | 060G6101 | ||
| 0 – 16 | 060G6102 | ||
| 0 – 25 | 060G6103 | ||
| 0 – 6 | G ½ A EN 837 | 060G6104 | |
| 0 – 10 | 060G6105 | ||
| 0 – 16 | 060G6106 | ||
| 0 – 25 | 060G6107 |
(1) Relative / gauge
Ordering (MBS 1750)
|
Measuring range Pe(1) [bar] |
Output signal | Pressure connection | Code No. |
| 0 – 60 | 4 – 20 mA | DIN 3852-E G ¼ Gasket DIN 3869-14 | 060G6108 |
| 0 – 100 | 060G6112 | ||
| 0 – 160 | 060G6109 | ||
| 0 – 250 | 060G6110 | ||
| 0 – 400 | 060G6111 |
(1) Sealed gauge
